一、产品简介
ZKZT4010型 光缆故障定位仪是一款高精度、高效率的光缆故障定位工具，该仪器基于分布式光纤振动传感技术，光纤（光缆）本身作为传感和传输二合一的介质，将周期性的超窄线宽激光脉冲注入到光纤中，通过接收、处理和分析对振动敏感的瑞利散射信号的强度和时间延迟信息，只需在光缆附近作简单的敲击，就能够在非开挖或免破坏光缆的情况下，快速、准确地确定光纤故障点的位置，为光缆维护和故障排除提供强大的技术支持。
二、产品特点
·高精度：采用高灵敏分布式光纤振动传感技术，能够精确检测光缆故障点位置；
·高效率：可多通道连续分布式测量，大幅度提升光缆维护效率，降低维护成本；
·安全无损：只需敲击地面、光缆井或触碰光缆即可定位，避免开挖、开盒、剖缆；
·操作简单：一键开关机易于操作，用户可以快速上手使用，无需复杂的技术培训；
·轻巧便捷：便捷式设计，内置4G模块和电池，在室内室外均可进行故障定位操作；
·手持终端：通过便携式终端查看光缆沿线振动分布，便于随时随地进行故障处理。
三、使用方法
1.连接光缆：将光缆的故障纤芯连接到光缆故障定位仪FC/APC测量通道；

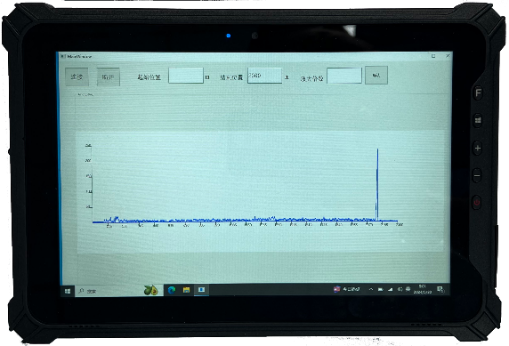

2.查看数据：将光缆故障定位仪开机后，打开手持终端的专用软件即可查看光缆沿线振动分布情况；
3.软件设置：手持终端专用软件可任意设置光缆起止点，方便准确定位故障所处光缆位置
四、定位仪参数指标
型号 | ZKZT4010 |
探测距离 | 0-32km |
通道数 | 默认1通道 |
光纤接头 | FC/APC |
定位精度 | ±10m |
工作温度 | -20-60℃ |
内置电池 | 可选 |
适配器 | DC12V/5A |
敲击响应 | 0.5s |
手持终端 | 10.1寸专用平板 |
五、应用范围和场景
应用范围 | （1）通信网络建设与维护； （2）数据中心机房布线； （3）广播电视行业； （4）周界安防监控系统； （5）工业自动化。 |
应用场景 | （1）架空或埋地光缆定位； （2）光缆故障点或断点定位； （3）光缆接续盒定位； （4）光缆盘留长度测量； （5）光缆周界入侵报警。 |
