一、解决方案概述
变电站综合监控预警系统主要由矿用本安型火灾参数监测装置测温主机/矿用隔爆型分布式光纤测温主机、隔爆兼本安型PLC控制箱、工控机、分布式光纤测温系统软件、烟雾传感器、超细干粉灭火装置、矿用本安型热成像摄像仪、感温光缆等组成。
矿用本安型火灾参数监测装置测温主机/矿用隔爆型分布式光纤测温主机具有多通道光转换功能，插损小，易扩展，具有更高的监测精度和空间分辨率，提供网口、串口、USB等多种接口方式，可以将监测数据通过井下环网将传感器数据传输到地面，从地面进行远程监控。

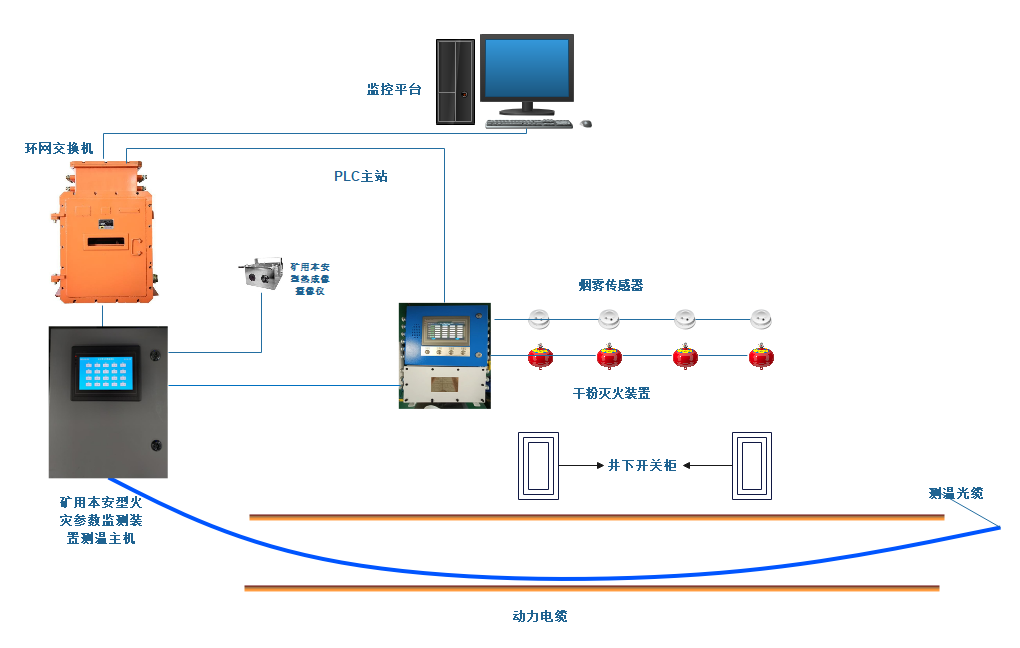

变电站综合监控预警系统图
二、主要设备参数
1.矿用本安型火灾参数监测装置测温主机/矿用隔爆型分布式光纤测温主机
(1)测温距离：0-10km，可定制；
(2)测温范围：-20～120℃(取决于光缆）；
(3)通道数：2/4/8可选；
(4)供电电压：DC12V；
2.KXJ127矿用隔爆兼本安型PLC控制箱
(1)工作电压 AC127输入， DC12V1.5A输出/ DC18V0.8A输出
(2)RS485信号 接口数量：2路
(3)最大传输距离 2km
3.感温光缆
(1)光纤类型：62.5/125um 多模光纤；
(2)测温范围：－20℃～＋120℃；
(3)光缆护套：不锈钢螺纹铠装护套；
4.煤矿用烟雾传感器
(1)工作电压：DC12V
(2)工作电流：≤100mA AC
(3)通讯接口：RS485
(4)通讯距离：3km
三、系统特点优势
1.系统监测范围大，监测点连续，定位精度高，可实时监测不小于10km 范围内光纤沿线各点的温度变化，准确定位异常温度点；
2.对烟雾、着火、火苗、火点进行探测和标示，当出现着火时启动报警处理，同时记录着火点位置、时间、图像等信息。
3.测温主机具有多通道测量功能（2/4/8（可定制）），支持多设备、多区域同时监测；
4.采样周期短，可第一时间准确预警、报警；
5.系统支持高温、低温、升温速率等多种预警模式；
6.系统运行安全、可靠，现场只敷设探测光缆，温度信息由光信号传输，不受电磁干扰；
四、系统主要功能
1．显示功能：可显示全程分区图及其温度场分布曲线，可选择不同通道，查看不同设备监测温度；可显示监测温度曲线、统计图、系统参数；可显示重点监测点的温度随时间变化曲线；
2．报警功能：具有定温报警（设定最大温度/最低温度值）、差温报警（实时温度与平均温度差别过大，用于判别局部过热点）、温升过快报警等报警功能；分通道报警，互不干扰；报警分工作级和管理级两层，管理层人员可通过局域网查看；
3．分区测量：能对测量区域在长度上进行分区，对某些区域进行局部重点监测和分区报警；
4．查询功能：可以查询历史数据并显示或打印历史曲线；可以在系统图上直接查询设备信息、运行参数、统计信息等；
5．分析功能：历史趋势显示，提供检修参考信息；
6．报表功能：提供强大的数据库保存功能，可以根据用户需要定制月报表、日报表等；用户也可定制各种表格：实时数据表、历史数据及统计报表、报警一览表等；
7．具有以将监测数据通过煤矿已有的通讯监控网络传输到地面，从地面进行远程监控，实现Web端远程巡查；
8．具备手机APP功能，方便管理者从手机端了解现场工况；
