边坡作为交通基础设施建设和营运过程中的重要安全影响因素，数量众多，尤其是多山地区，公路边坡呈现连片、复杂的趋势。然而许多重要的边坡都没有建立完善的边坡在线监测系统，还不能做到对重要边坡24小时全天候监测，一些区域发生的边坡滑坡事故，已造成巨大的经济损失和不良的社会影响。分析产生这些事故的原因均较为复杂，如边坡受自然力（地震、暴雨等）和人类工程活动导致土体受影响，最终导致失稳。或者已有支护结构（支护结构等）老化至不能抵御失稳土体的冲击从而导致灾害发生。如果能对边坡以及支护结构的状态进行监测，从而对边坡以及支护结构的健康状况给出评估，在灾害来临之前发出预警，将会大大降低灾害发生的概率。

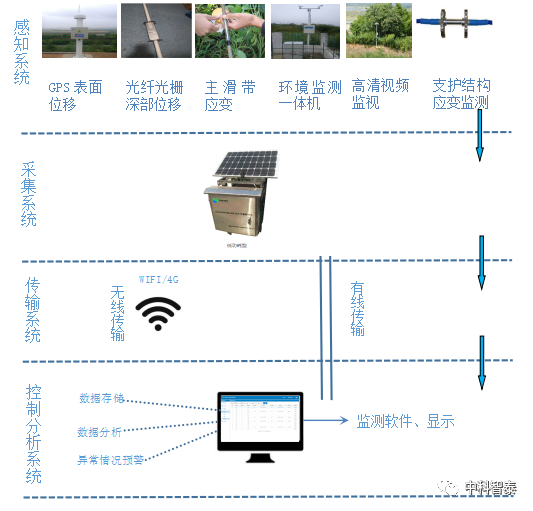

在线监测系统示意图

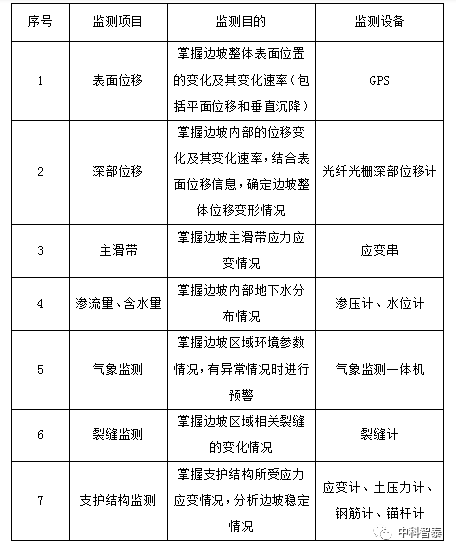

主要监测项目

二、主要技术参数

低功耗型光纤光栅解调仪

通道数量	1-32（可定制）
波长扫描范围	1528nm～1568nm
通讯接口	以太网和光纤接口
供电电压	AC127V

光纤光栅传感系统

GPS接收机	表面位移	平面：±（2.5mm+1x10^-6D）高程：±（5.0mm+1x10^-6D） RS232、RJ45/WIFI、蓝牙、GPRS/CDMA等通讯方式
光纤光栅测斜仪	内部位移	标准量程：0～100mm 精　　度：<1.0%FS 分辨率：0.1%FS 使用温度：-40～60℃ 外形尺寸：Φ70
光纤光栅渗压计	地下水位	标准量程：0．01、0.35、1、3、5、10Mpa 精　　度：0.5% F.S 分辨率：0.05% F.S 使用温度：-30 ~ +80℃ 外形尺寸：Φ45mm×60mm
温湿度传感器	温度湿度	测湿量程：0-100%RH 测湿精度：±3.0%RH 测温范围：-40-125℃ 测温精度：±0.4℃ 工作电压：DC9-24V/200mA 输出方式：RS485
雨量计	降雨量	分辨率：0.01mm；降雨强度：0~9mm/min；工作环境温度：0~60℃

三、系统特点优势

*安全性高：本征安全，防雷击，抗高压，不受任何外界电磁环境的干扰；

*超长待机：在连续阴雨天气条件下待机可达30天；

*可靠性高：24小时实时在线监测，当结构物出现异常时，系统能够第一时间将预警信息以短信的方式通知相关管理人员；

*性价比高：通道可扩展，易组网，使用寿命长，维护成本低，一次投入，长期监测；

*多数据监测：监测结构物长期性能发展，提供连续海量数据、任意时段报告，在特殊情况如极端天气条件下，可稳定获取有效的数据。

四、系统功能

*实现远程自动化监测，无需人员多次进入现场观察，减少人员高空作业次数；

*实现测试数据信息化管理，相关人员可以通过不同权限登入以太网或者利用手机取得现场结构安全数据及安全评估信息；

*通过实施监测得到丰富的数据样本及系统的自动分析功能，可综合得出边坡的实际变化发展趋势，全面了解边坡结构的安全状况；

*当结构出现异常信息时，系统自动进行预报警，并通过声光报警、短信方式将信息及时转达给相关管理人员；

*对各个监测项设定警戒值，及时对存在隐患部位进行预警，准确反映所存在问题的部位，以及合理的调试修理存在的问题。
