一、解决方案概述
带式输送机综合监控系统采用光纤作为温度、振动传感和信号传输的载体，依根据感温光缆、测振光缆以及烟雾传感器等传感器探测到的皮带机滚筒、托辊、电机温度、振动、烟雾等参数，完成带式输送机等存在发火、托辊异常振动，进行温度、振动参数实时监测预警和定位。
系统主要由两个子系统组成，分别是：1）分布式光纤测温子系统（DTS）：2） 分布式光纤声传感系统（DAS）；系统由监测分析层、网络传输层、监控平台组成。

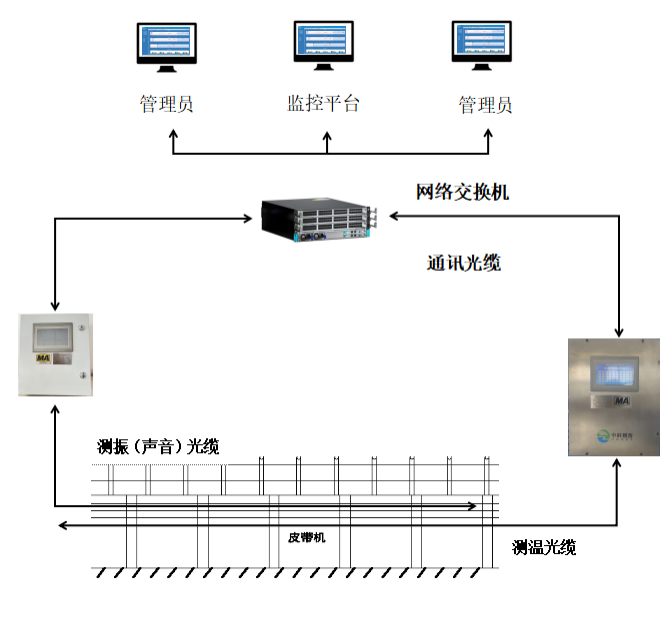

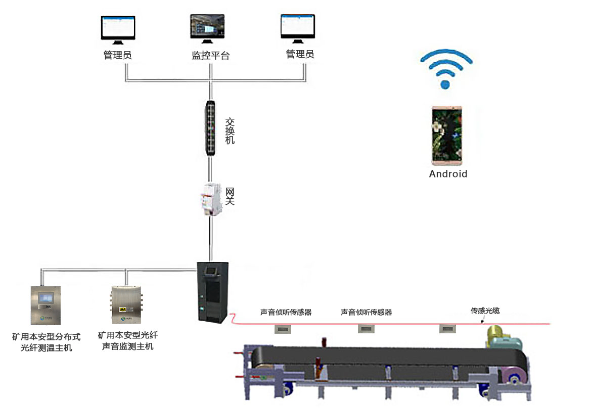

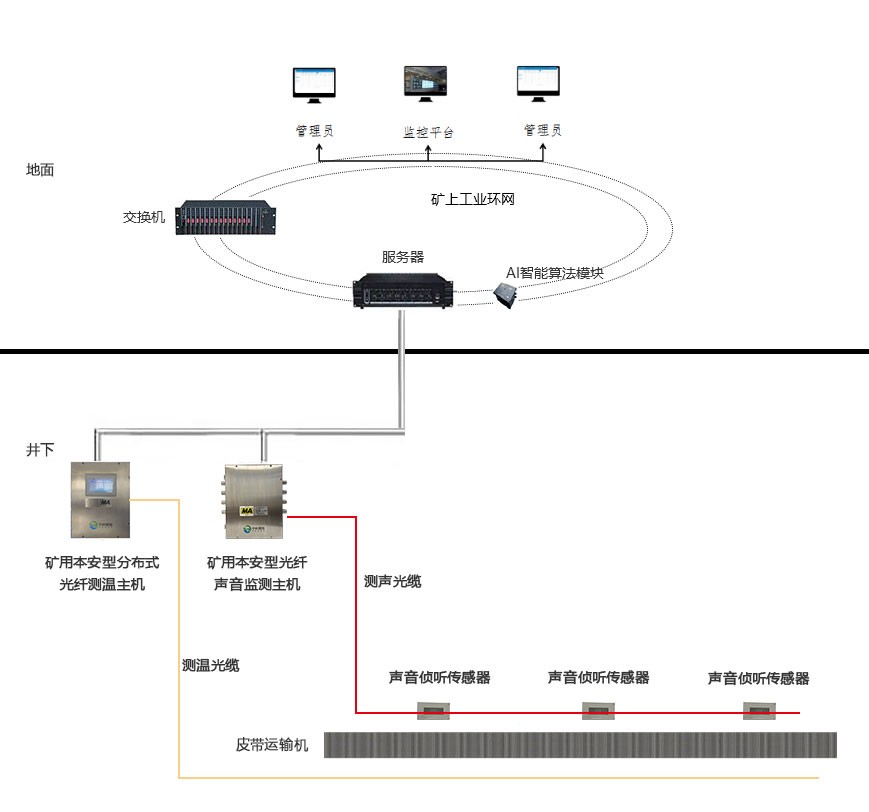

监测系统架构示意图
二、主要技术参数
矿用本安型光纤声音监测主机
传感距离 | 0-20km（可定制） |
响应时间 | 1s |
通道数 | 1（可定制） |
数据传输方式 | 1（可定制） |
矿用本安型火灾参数监测装置测温主机
通道数 | 4（可定制） |
测温距离 | 0-10km（可定制） |
测温范围 | -20℃-250℃ |
电源 | AC12V |
三、系统特点优势
*测温定位精度高，可准确定位故障位置，精确至±0.2m；
*系统可实现多分区监测，现场模拟构图直观展示采空区、工作面温度变化情况；
*矿用本安型光纤声音监测主机能够实时监测全长不小于10km范围内光纤沿线各点的振动（声音）变化，监测范围大，监测点连续；
*矿用本安型光纤声音监测主机具有多通道测量功能（1/2/4/（可定制）），支持多设备、多区域同时监测；
*同时具备矿用产品煤安、防爆和国家强制性产品CCC消防认证；
*可与矿井监控系统连接，实现火灾的实时仿真监控以及避灾路线的智能规划。
四、系统功能
*显示功能：瀑布式监控显示，可清楚显示异常振动事件随时间和空间的发展 趋势；
*报警功能：带式输送机异常振动事件的实时检测与自动报警，提醒监控人员 进行处理，同时记录报警地点、时间和事件类型；
*报表功能：可生成地图式和参数式两种报警形式，报告内容包括系统状态、 报警状态、报警位置、报警级别、报警类型、报警时间；
*波形回放和分析工具：可对采集到的光纤信号进行深入分析，通过人工方法 进行威胁事件判断；
*报警查询功能，能够根据事件类型、发生日期、操作用户等进行历史报警查询；
*系统软件采用多进程技术，具有自恢复功能。
