一、解决方案概述
系统主要由矿用本安型火灾参数监测装置测温主机/矿用隔爆型分布式光纤测温主机、工控机及矿用感温光缆等组成。
矿用本安型火灾参数监测装置测温主机/矿用隔爆型分布式光纤测温主机具有多通道光转换功能，插损小，易扩展；具有更高的监测精度和空间分辨率，提供网口、串口、USB等多种接口方式。主要实现光信号发生、背向散射信号的光谱分析、光电转换、信号放大和信号采集、处理、显示、传输的功能，可以将监测数据通过矿上已有的通讯监控网络传输到地面，从地面进行远程监控。
矿用感温光缆集信息传输和温度采集于一体，采用矿用阻燃型kevlar铠装光缆，这种结构更柔韧、轻便，具有更好的抗砸、抗拉能力，便于施工布放；光缆外径结构简单，热渗透快，测温响应快；光纤衰减小，提高了系统的测量精度和测量范围。
地面工控机主要实现对数据存储显示、分析处理以及相关管理等功能。

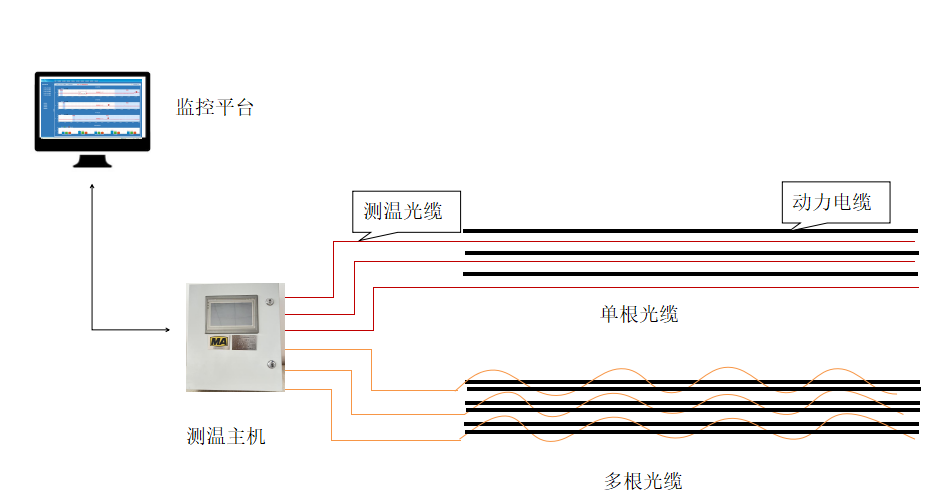

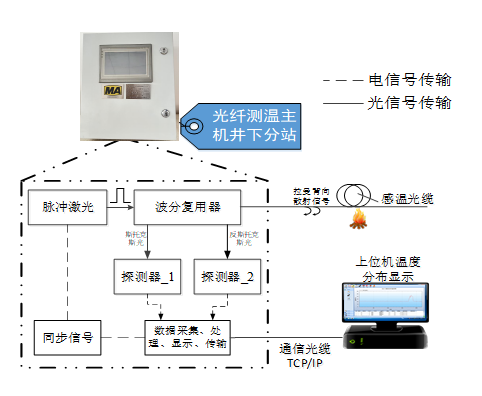

矿用分布式光纤测温原理框图系统结构图
二、主要设备参数
1.矿用本安型火灾参数监测装置测温主机/矿用隔爆型分布式光纤测温主机
(1)测温距离：0-10km，可定制；
(2)测温范围：-20～120℃(取决于光缆）；
(3)通道数：2/4/8可选；
(4)供电电压：DC12V；
2.矿用测温光缆
(1)光纤类型：62.5/125um 多模光纤；
(2)测温范围：－20℃～＋120℃；
(3)光缆护套：不锈钢螺纹铠装护套；
三、系统特点优势
1．分布式光纤测温预警系统能够实时监测全长 10km 范围内光纤沿线各点的温度变化，监测范围大，监测点连续；
2.光缆即传感元件，也是传输媒介。相比传统电学传感器无需重复布线，降低了维护费用；
3.定位精度高，可准确定位动力电缆故障位置，精确至0.2m；
4.采样周期短，可在第一时间准确预警、报警；
5.系统支持高温、低温、升温速率等多种报警条件，预警、报警 2 种级别，可
灵活适用于设备监测的各种规则；
6.多分区监测，利用软件构建图形象指示电缆的运行情况，满足全方面监控需要；
7.设备性能优越，安装简单，运行可靠。由于现场只敷设探测光缆，没有电子设备，同时温度信息由光信号传输，不受电磁干扰，因此系统运行非常安全可靠。如果光缆受损,系统可报警并定位受损点，通过光纤熔接对受损点予以修复；
8.多通道测量，可对多个设备进行同时监测；
四、系统主要功能
·显示功能：可显示全程分区图及其温度场分布曲线；可显示系统监测曲线、系统参数；可显示重点监测点的温度随时间变化曲线；
·报警功能：具有定温报警（设定最大温度/最低温度值）、差温报警（实时温度与平均温度差别过大，用于判别局部过热点）、温升过快报警等报警功能；报警分工作级和管理级两层，管理层人员可通过局域网查看；
·分区测量：能对测量区域在长度上进行分区，对某些区域进行局部重点监测和分区报警；
·查询功能：可以查询历史数据并显示或打印历史曲线；可以在系统图上直接查询设备信息、运行参数、统计信息等；
·分析功能：历史趋势显示，提供检修参考信息；
·报表功能：提供强大的数据库保存功能，可以根据用户需要定制月报表、日报表等；用户也可定制各种表格：实时数据表、历史数据及统计报表、报警一览表等；
