随着近些年我国经济的快速发展，车辆的增多，道路桥梁上行车密度和车辆载重急剧增加，加上材料自身性能的不断退化，导致桥梁在使用过程中产生不同程度的损伤和劣化，针对桥梁进行长期健康监测是评估桥梁健康状态、保障桥梁安全、避免事故发生的重要环节。为了及时发现桥梁在运营中出现的问题，并在中长期内实现实时监测桥梁的运营状态，桥梁结构健康监测系统的建立已势在必行。

中科智泰桥梁结构健康安全监测系统采用光纤光栅类传感器，配合数据管理与处理系统，对桥梁跨梁的扰度、桥面的裂缝、应力应变、支座位移、关键桥墩的倾斜等参数进行实时自动监测，同时对桥梁所处的环境情况、桥面交通状况进行跟踪监测，并根据传感器数据和视讯观测及时发现桥梁运营中出现的问题，从而确保桥梁结构的运营安全。

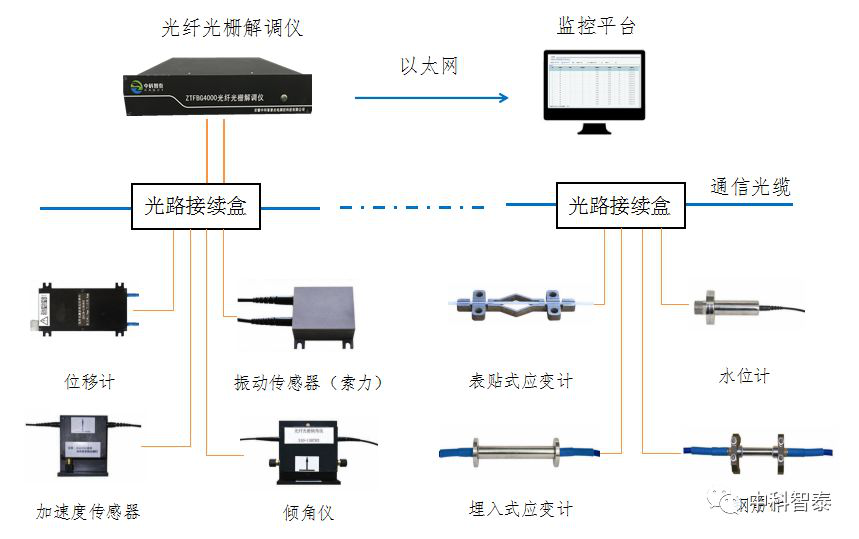

桥梁结构健康安全监测系统架构图

二、主要技术参数

光纤光栅解调仪

通道数量	1-32（可定制）
波长扫描范围	1528nm～1568nm
通信接口	RJ45
电源	AC 220V
功耗	≤25W
工作温度	-5℃～+45℃

光纤光栅式表面应变传感器

标准量程	±1500 με （可定制）
测量精度	<0.3%FS
分辨率	0.05%FS
封装形式	不锈钢外壳封装
温度补偿	自补偿或外部补偿
防护等级	IP67
标距	102mm
出纤形式	双端出纤，长度可定制（标准配置为1.2米）
抗拉强度	光缆至少可以承受100N的拉力
连接方式	熔接或按要求定制
工作环境	温度-30 ℃～+80 ℃ ，湿度无要求
存储环境	温度-40 ℃～+80℃ ，湿度无要求

光纤光栅静力水准仪

标准量程	500mm（可定制）
测量精度	<0.3%FS
分辨率	0.1%FS
封装形式	不锈钢外壳封装
温度补偿	自带温度补偿
防护等级	IP67
出纤形式	单端出纤，长度可定制（标准配置为1.2米）
抗拉强度	光缆至少可以承受100N的拉力
连接方式	选配SC/APC（或FC/APC）接头或者熔接
工作环境	温度-30 ℃～+80 ℃ ，湿度无要求
存储环境	温度-40 ℃～+80℃ ，湿度无要求

光纤光栅加速度传感器

标准量程	±2g 可定制
频率响应范围	0-100Hz
温度补偿	自带或者外部补偿
尺寸	595324
封装形式	不锈钢外壳封装
封装形式	不锈钢外壳封装
防护等级	IP67
出纤形式	双端出纤，长度可定制（标准配置为1.2米）
抗拉强度	光缆至少可以承受100N的拉力
连接方式	选配FC/APC接头或者熔接
工作环境	温度-30 ℃～+80 ℃ ，湿度无要求
存储环境	温度-40 ℃～+80℃ ，湿度无要求

光纤光栅倾角传感器

中心波长	1528-1568nm（可定制量程）
量程	±50（可定制）
分辨率	≤2‰F.S
测量精度	≤5‰F.S
工作温度范围	-25～+80℃（含边角）
直径	908528.5mm
连接方式	选配FC/APC接头或者熔接

三、系统特点优势

*安全性高：本征安全，防雷击，抗腐蚀，抗高压，不受任何外界电磁环境的干扰；

*灵敏度高：测量动态范围宽，响应时间快、精度高、分辨率高，保证了测量数据的可靠性和稳定性；

*实时性好：系统中所有监测点的同步数据采集频率可在毫秒级到秒级设定。

四、系统功能

*24小时实时监测，对桥梁变形、受力、环境等在线监测，实时掌握桥梁整体施工、运行的安全状态；

*多重分级预警机制，数据异常时，系统会触发相应三级报警机制，第一时间通知用户；

*评估结构的安全性、耐久性和健康状态、安全等级，为桥梁养护、维修和管理的决策提供依据；

*自动记录存储监测数据，为今后同类工程设计、施工提供类比依据。
