一、解决方案概述
煤矿竖井井筒结构健康综合监测系统用于对矿山斜井、竖井井筒、桥梁、大坝、滑坡体、交通市政隧道、大型建筑等大型结构的健康监测。

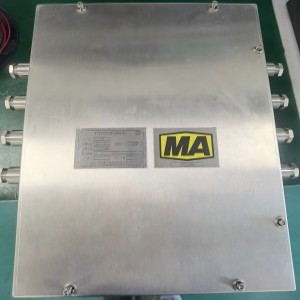

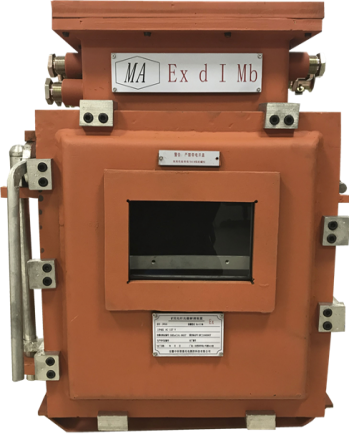

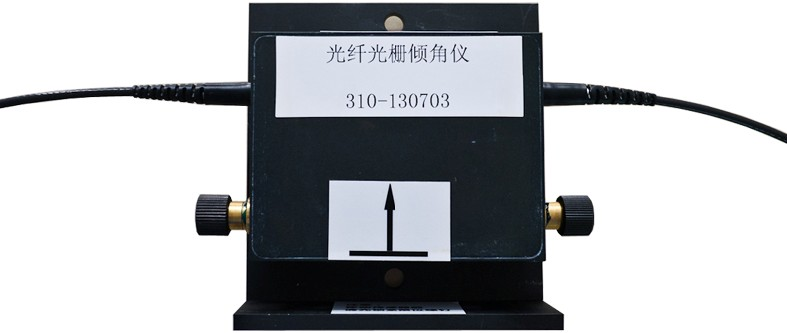

主要由矿用光纤光栅应变传感器、矿用光纤光栅角度传感器、通讯光缆和矿用隔爆/本安型光纤光栅解调仪、工控机等组成。光纤光栅传感器主要用于获取井筒内壁的应变、位移、倾斜等物理参数，光纤光栅解调设备用于对传感器信号的检测和数据处理，以获得测量结果，通过传输光纤能够实现地面远程监控。

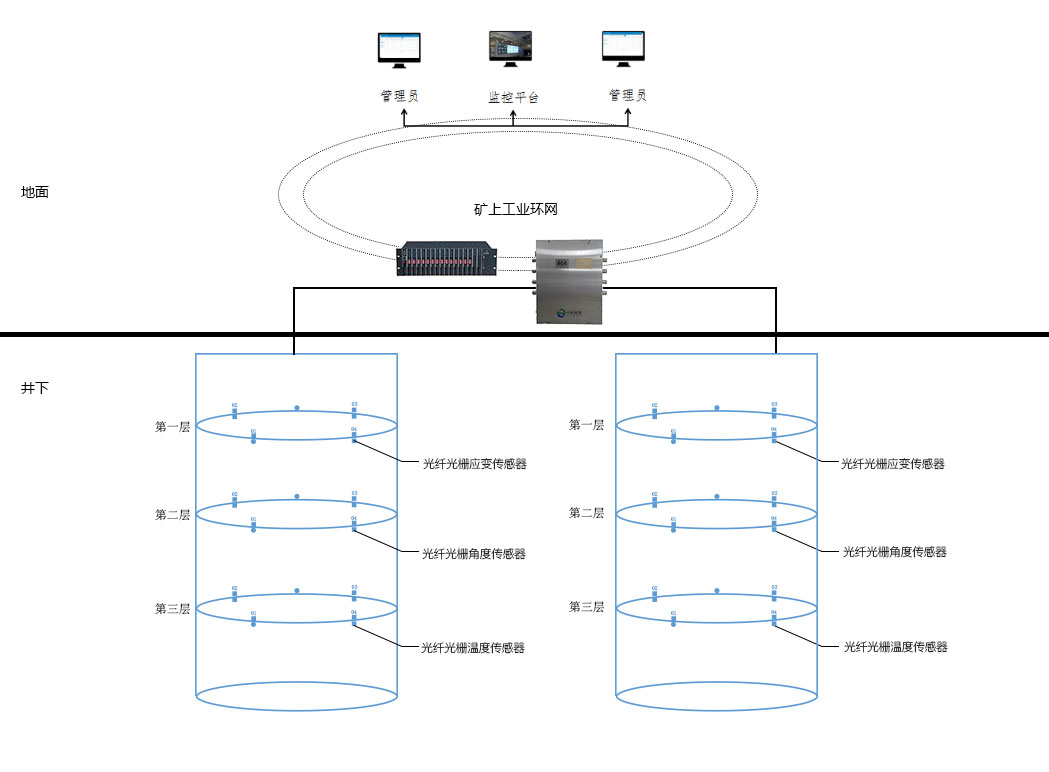

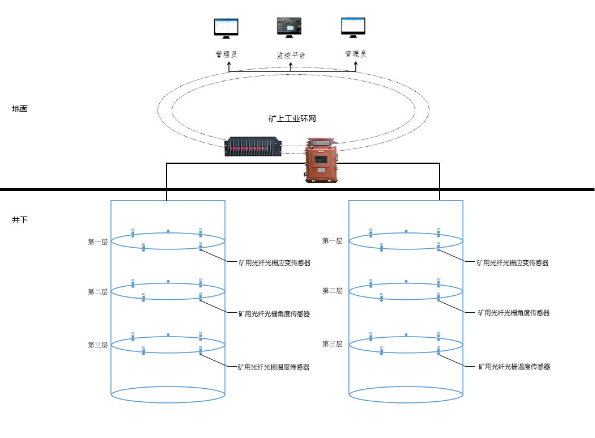

竖井井筒结构健康综合监测系统结构图
二、主要设备参数
|  |
|  |
|  |
|  |
三、系统特点优势
(1)安全性高：系统传感器无源，本质安全；
(2)精确度高：以反射光的中心波长来表征物理参数，不受光纤接头损耗的影响，无需标定；
(3)容量大: 测点数多，可串、并联组网、多参数测量；
(4)方便定位：系统软件能够快速定位测点位置；
(5)实时在线：系统主机光源使用寿命长（20年以上），满足实时在线、全天候监测的需要；
(6)快速响应：系统响应时间不超过60秒，确保事故能够得到及时处理；
(7)简单直观：系统主机及地面系统软件可直接查看测点的参数情况；
(8)布设方便：灵活调整传感器的布设位置；
(9)良好的兼容性：可与煤矿安全监控综合信息平台融合，免费提供数据接口；
(10)使用寿命长：在工况条件下可安全运行20年以上；
四、系统主要功能
1、测量对象广泛、使用于多种物理量监测；
2、体积小、质量轻、非电连接、无机械活动件、不影响埋设点物性；
3、传感器无需供电，本质安全；
4、频带宽、有利于高速测量；
5、抗电磁干扰、电绝缘、耐腐蚀，系统稳定性高、系统维护成本低；
6、灵敏度高。利用光纤光栅的波长解调技术使光纤光栅传感器的灵敏度优于一般机械的传感器和电类的传感器；
7、传输容量大，可以实现多点分布式测量。由于光纤光栅传感器具有以上这些优势，而且它不受环境的影响，所以其测量结果精确度高；
