一、解决方案概述
矿用光纤顶板应力动态监测系统实时监测煤矿巷道顶板、围岩的松动离层量、巷道锚杆(索)的锚护应力、煤体或岩体内部应力、支架受力等参数的安全监测。系统分为井上和井下两部分。
1)井上主要为数据展示、预警系统，包括：工控机、系统软件；
2)井下主要为数据采集、处理、传输系统，包括：矿用隔爆/本安型光纤光栅解调仪，矿用光纤顶板离层传感器，矿用光纤锚杆（索）应力传感器，矿用光纤钻孔应力传感器及传输光缆等附件组成。

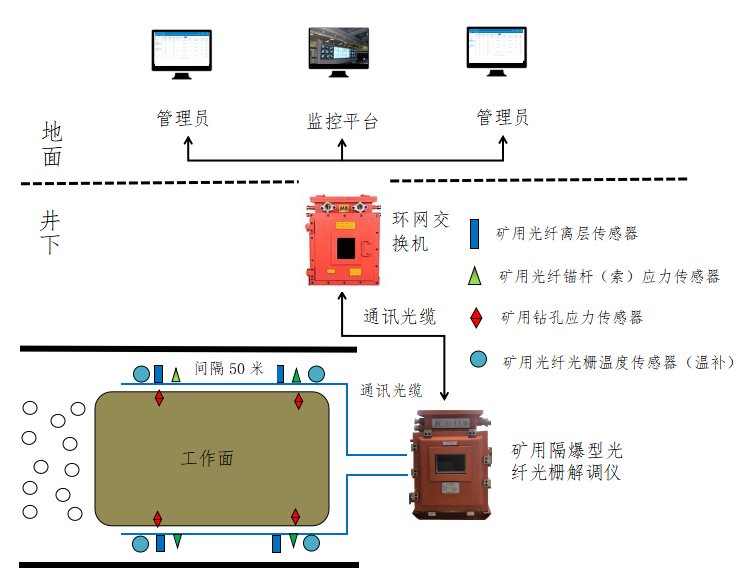

矿用光纤顶板应力动态监测系统结构示意图（综采、掘进工作面巷道）

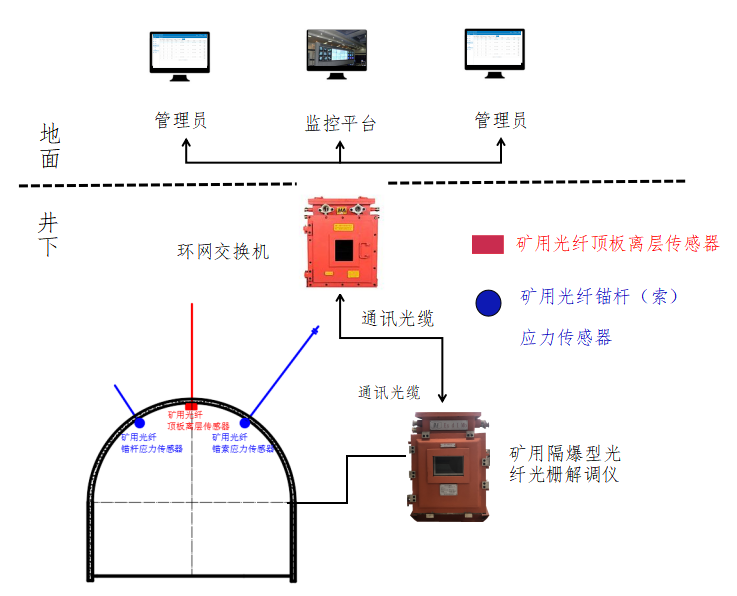

矿用光纤顶板应力动态监测系统结构示意图（运输/人行上下山（矿山架空乘人索道））

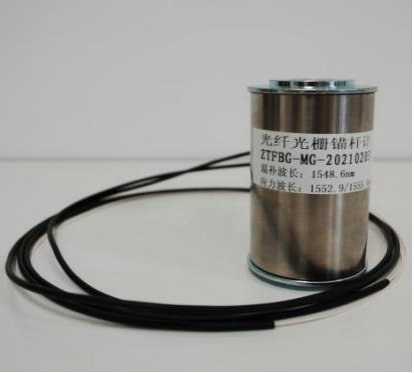

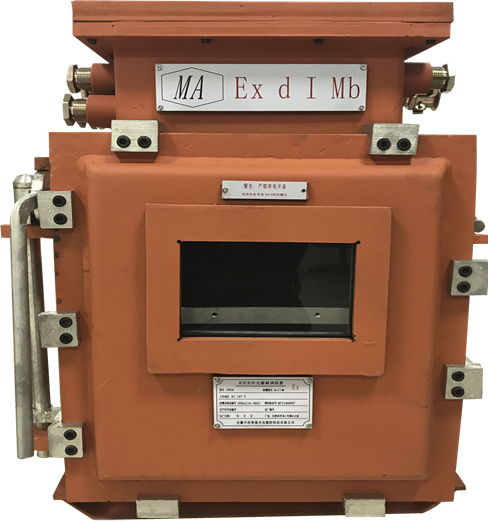

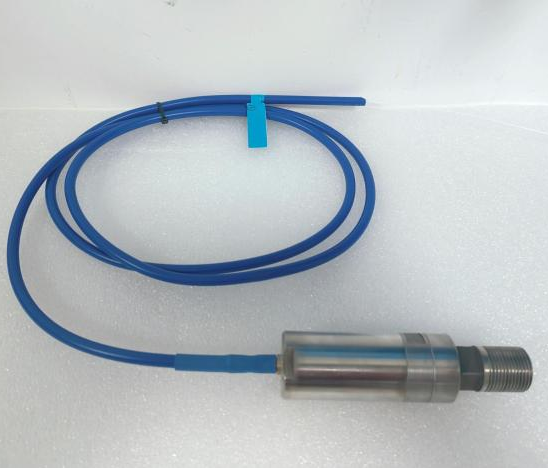

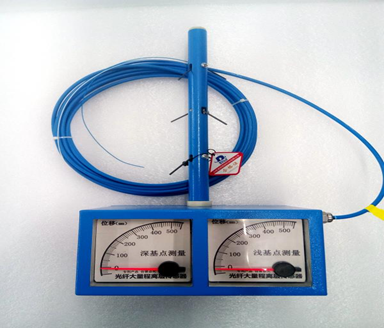

二、主要设备参数
|  | |
|
| |
|  |
|  |
|  |
三、系统特点优势
(1)安全性高：系统传感器无源，本质安全；
(2)精确度高：以反射光的中心波长来表征物理参数，不受光纤接头损耗的影响，无需标定；
(3)容量大: 测点数多，可串、并联组网、多参数测量；
(4)方便定位：系统软件能够快速定位测点位置；
(5)实时在线：系统主机光源使用寿命长（20年以上），满足实时在线、全天候监测的需要；
(6)快速响应：系统响应时间不超过60秒，确保事故能够得到及时处理；
(7)简单直观：系统主机及地面系统软件可直接查看测点的参数情况；
(8)布设方便：灵活调整传感器的布设位置；
(9)良好的兼容性：可与煤矿安全监控综合信息平台融合，免费提供数据接口；
(10)使用寿命长：在工况条件下可安全运行20年以上；
四、系统主要功能
(1)显示功能：立体流程画面显示功能，支持多种类型图表、系统图、曲线图、棒图等；
(2)分析功能：对未来趋势进行评估，提供检修参考信息；
(3)报警功能：根据实际情况，针对性设计围岩地质参数预警值、报警级别；
(4)打印功能：户可自定义数据表格，提供报表输出、打印；
(5)上传功能：实时数据网络上传，轻松实现无人值守；
(6)数据分析：系统软件智能化分析传感器变化量趋势，自定义分析报告；
